用途与特征
HSG※01系列双作用单杆活赛式液压缸，是液压系统中左往復运动的执行机械。具有结构简单，工作可靠
装拆方便，易于维修，却连接方式多样等特点。适用於工程机械，起重运输机械，冶金机械及其他机械。
型号与性能参数：
| HSG |
双作用单杆活塞式液压缸 |
| ※ |
缸盖连接方式 |
| ① |
０１系列为ＹＸ密封圈；０２为斯特圈，０３为格莱圈密封；其他密封另注明 |
| D/d |
缸径mm/活塞杆直径mm |
|
连接方式编号
|
| Ｅ |
缓冲装置形式 |
| |
油口连接方式：１内螺纹；２锥管螺纹 |
| |
活塞杆端连接方式 |
| |
缸头，缸筒连接方式 |
| |
压力等级<=160kgf/cm^2 |
缸头，缸筒连接方式表
表1
|
编号
|
连接方式
|
备注 |
|
1
|
缸头耳环带清套
|
|
|
2
|
缸头耳环带关机套
|
|
3
|
较轴
|
用于缸径D>=Φ80
(指卡键连接
|
|
4
|
端部法兰
|
|
5
|
中部法兰
|
活塞杆端连接方式表
表2
|
编号
|
连接方式
|
备注
|
|
1
|
杆端外螺纹 |
|
|
2
|
杆端内螺紋 |
用于缸径D>=Φ63 |
|
3
|
杆端外螺纹杆耳环带视套 |
|
|
4
|
杆端内螺纹杆耳环带视套 |
用于缸径D>=Φ63 |
|
5
|
杆端外螺纹杆耳环带关即轴承 |
|
|
6
|
杆端内螺纹杆耳环带关即轴承 |
用于缸径D>=Φ63 |
|
7
|
整体式活塞杆耳环带视套 |
仅用于40，50两种缸径 |
|
8
|
整体式活塞耳环带关即轴承 |
缓行部位表
表3
| |
部位
|
备注
|
|
0
|
不带缓行 |
缸径Φ40，Φ50，Φ63无缓行 |
|
1
|
两端带缓行 |
速比Φ=2时祗有缸底端带缓行 |
|
2
|
缸底端带缓行 |
|
3
|
杆头端带缓行 |
选型方法
1. 用户根据需要，对照"型号与性参数"，按连接方式及缓衝形式，查表1至3，
然后写出连接方式编号，确定需要的结构形式,缸径，速度等，确定外形安装连接尺寸。
2. 订货时写出完整的型号及型号，安装距。产品代号 -主参数-连接方式编号 ~ 行程χ安装距
注：用户所需安装距若与图1至图4尺寸表安装距尺寸。
举例：某用户需要的液压缸，缸筒为中部法兰连接，不带缓冲活塞杆為杆端内螺纹，缸径為Ф80mm，
杆径Φ40mm，形程S=1000mm,安装距L13=500mm,其订货型号為：HSGK01-80/40E-5210 ~ 1000χ500
选型方法表
|
型号項目
|
缸径D(mm)
|
杆径d(mm) |
工作压力16MPa (160kgfm2) |
最大行程S(mm) |
非铰轴和中不法兰连接的最小行程(mm) |
| 推力(N) |
拉力(N) |
| HSGL01-40/dE |
40
|
20
|
20106
|
15079
|
320
|
不
限
|
|
22
|
14024
|
400
|
|
25
|
12252
|
480
|
| HSGL01-50/dE |
50
|
25
|
31415
|
23561
|
400
|
|
28
|
21563
|
500
|
|
32
|
18547
|
600
|
| HSGL01-63/dE |
63
|
32
|
49875
|
37007
|
500
|
|
35
|
34482
|
630
|
|
45
|
24429
|
750
|
| HSGL01-80/dE |
80
|
40
|
80424
|
60318
|
640
|
30 |
|
45
|
54977
|
800
|
|
55
|
42411
|
950
|
| HSGK01-90/dE |
90
|
45
|
101787
|
76340
|
720
|
40 |
|
50
|
70371
|
900
|
|
63
|
51911
|
1080
|
| HSGK01-100/dE |
100
|
50
|
125663
|
94247
|
800
|
40 |
|
55
|
87652
|
1000
|
|
70
|
64088
|
1200
|
| HSGK01-110/dE |
110
|
55
|
152053
|
114039
|
880
|
45 |
|
63
|
102177
|
1100
|
|
80
|
71625
|
1320
|
| HSGK01-125/dE |
125
|
63
|
196349
|
146473
|
1000
|
35 |
|
70
|
134774
|
1250
|
|
90
|
94561
|
1500
|
| HSGK01-140/dE |
140
|
70
|
246300
|
184725
|
1120
|
50 |
|
80
|
165876
|
1400
|
|
100
|
120637
|
1680
|
| HSGK01-150/dE |
150
|
75
|
282743
|
212057
|
1200
|
55 |
|
85
|
180955
|
1500
|
|
105
|
144199
|
1800
|
| HSGK01-160/dE |
160
|
80
|
321699
|
241274
|
1280
|
45 |
|
90
|
219911
|
1600
|
|
110
|
169646
|
1900
|
| HSGK01-180/dE |
180
|
90
|
407150
|
305362
|
1450
|
45 |
|
100
|
281486
|
1800
|
|
125
|
210800
|
2150
|
| HSGK01-200/dE |
200
|
100
|
502654
|
376991
|
1600
|
50 |
|
110
|
350601
|
2000
|
|
140
|
256353
|
2400
|
| HSGK01-220/dE |
220
|
110
|
608212
|
456159
|
1760
|
50 |
|
125
|
411862
|
2200
|
|
160
|
286513
|
2640
|
| HSGK01-250/dE |
250
|
125
|
785398
|
589048
|
2000
|
60 |
|
140
|
539097
|
2500
|
|
180
|
378247
|
3000
|

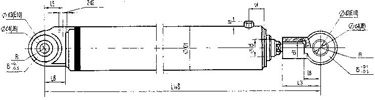

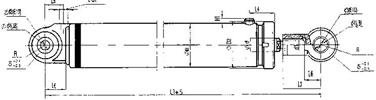

活塞杆端为外螺纹杆头耳环连接的安装连接尺寸表
|
钢径D
|
40
|
50
|
63
|
80
|
90
|
100
|
110
|
125
|
140
|
150
|
160
|
180
|
200
|
220
|
250
|
|
D1
|
57
|
68
|
83
|
102
|
114
|
127
|
140
|
152
|
168
|
180
|
194
|
219
|
245
|
273
|
299
|
| Φd |
速
比
Φ
|
1.33 |
20
|
25
|
32
|
40
|
45
|
50
|
55
|
63
|
70
|
75
|
80
|
90
|
100
|
110
|
125
|
| 1.46 |
22
|
28
|
35
|
45
|
50
|
55
|
63
|
70
|
80
|
85
|
90
|
100
|
110
|
125
|
140
|
| 2 |
Δ25
|
Δ32
|
45
|
55
|
63
|
70
|
80
|
90
|
100
|
105
|
110
|
125
|
140
|
160
|
180
|
|
d3
|
20
|
30
|
40
|
50
|
60
|
70
|
80
|
90
|
100
|
|
d4
|
35
|
47
|
62
|
75
|
90
|
105
|
120
|
130
|
150
|
|
R
|
25
|
35
|
45
|
60
|
70
|
80
|
90
|
105
|
120
|
|
Б
|
100
|
110
|
|
L6
|
30
|
40
|
50
|
65
|
75
|
85
|
90
|
105
|
115
|
|
d1
|
M16*1.5
|
M22*1.5
|
M27*1.5
|
M33*1.5
|
M36*2
|
M42*2
|
M48*2
|
M52*2
|
M60*2
|
M64*2
|
M68*2
|
M76*3
|
M85*3
|
M95*3
|
M105*3
|
|
L3
|
50
|
60
|
65
|
80
|
95
|
110
|
115
|
140
|
155
|
160
|
170
|
190
|
210
|
230
|
250
|
|
L5
|
30
|
40
|
50
|
60
|
70
|
82
|
90
|
110
|
122
|
|
L4
|
65
|
75
|
66
|
75
|
75
|
78
|
85
|
90
|
100
|
107
|
112
|
120
|
135
|
|
▲76
|
▲80
|
▲85
|
▲95
|
▲100
|
|
L1+S
|
253+S
|
278+S
|
295+S
|
347+S
|
375+S
|
402+S
|
422+S
|
452+S
|
498+S
|
513+S
|
533+S
|
588+S
|
628+S
|
690+S
|
754+S
|
|
▲377+S
|
▲422+S
|
▲422+S
|
▲518+S
|
▲533+S
|
|
2-d2
|
M18*1.5 ZG3/8
|
M22*1.5 ZG1/2
|
M27*2 ZG3/4
|
M33*2 ZG1
|
M42*2 ZG1 1/4
|
M42*2 ZG1 1/4
|
|
H1
|
18
|
20
|
20
|
22
|
24
|
24
|
|
D2
|
65
|
75
|
90
|
110
|
|
|
|
|
|
|
|
|
|
|
|
|
L10(b12)
|
|
|
|
125
|
140
|
155
|
170
|
185
|
205
|
220
|
240
|
270
|
300
|
320
|
350
|
|
L11
|
|
|
|
185
|
200
|
230
|
245
|
260
|
295
|
310
|
330
|
375
|
420
|
455
|
500
|
|
H2
|
|
|
|
75
|
90
|
105
|
120
|
135
|
145
|
155
|
|
L2+S
|
|
|
|
322+S
|
322+S
|
372+S
|
392+S
|
422+S
|
463+S
|
478+S
|
498+S
|
548+S
|
578+S
|
633+S
|
687+S
|
|
|
|
|
▲352+S
|
▲392+S
|
▲412+S
|
▲483+S
|
▲498+S
|
|
L7
|
|
|
|
25
|
30
|
35
|
42
|
40
|
53
|
55
|
|
D6(f8)
|
|
|
|
115
|
130
|
145
|
160
|
175
|
190
|
205
|
225
|
250
|
280
|
305
|
330
|
|
D4
|
|
|
|
145
|
160
|
180
|
195
|
210
|
225
|
245
|
265
|
290
|
325
|
355
|
390
|
|
D5
|
|
|
|
175
|
190
|
210
|
225
|
240
|
260
|
285
|
305
|
330
|
370
|
405
|
450
|
|
H3
|
|
|
|
20
|
22
|
24
|
26
|
28
|
30
|
32
|
34
|
36
|
|
L8
|
|
|
|
128
|
134
|
150
|
157
|
180
|
201
|
207
|
217
|
238
|
261
|
285
|
311
|
|
|
|
|
▲144
|
▲160
|
▲167
|
▲211
|
▲217
|
|
n-φD3
|
|
|
|
8-Ф13.5
|
8-Ф15.5
|
8-Ф18
|
10-Ф18
|
10-Ф18
|
10-Ф20
|
10-Ф22
|
10-Ф22
|
10-Ф24
|
10-Ф26
|
10-Ф29
|
12-Ф32
|
|
L14
|
|
|
|
>260
|
>275
|
>310
|
>320
|
>335
|
>385
|
>400
|
>410
|
>455 |
>485
|
>525
|
>570
|
|
|
|
|
>205+S
|
>215+S
|
>230+S
|
>250+S
|
>280+S
|
>305+S
|
>340+S
|
>340+S
|
>365+S
|
>385+S
|
>415+S
|
>455+S
|
|
L15
|
|
|
|
>245
|
>260
|
>290
|
>300
|
>315
|
>360
|
>380
|
>390
|
>430
|
>460
|
>495
|
>535
|
|
|
|
|
>235+S
|
>245+S
|
>270+S
|
>285+S
|
>320+S
|
>345+S
|
>360+S
|
>380+S
|
>410+S
|
>435+S
|
>470+S
|
>515+S
|
|
S1
|
|
|
|
50
|
60
|
80
|
70
|
55
|
80
|
80
|
70
|
90
|
100
|
100
|
105
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
